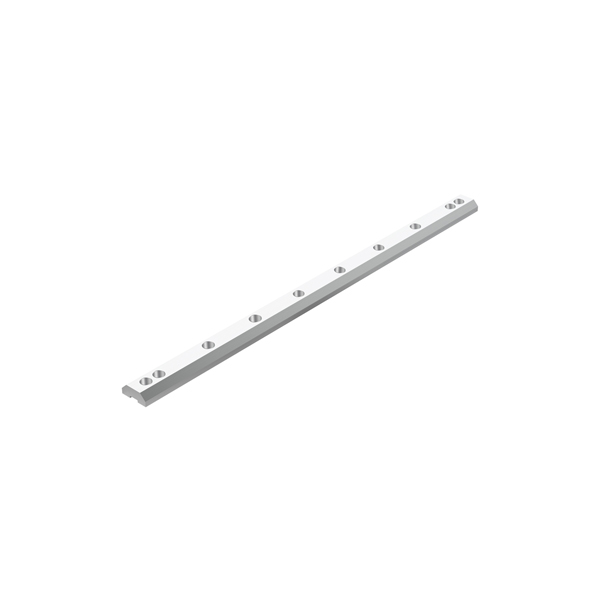

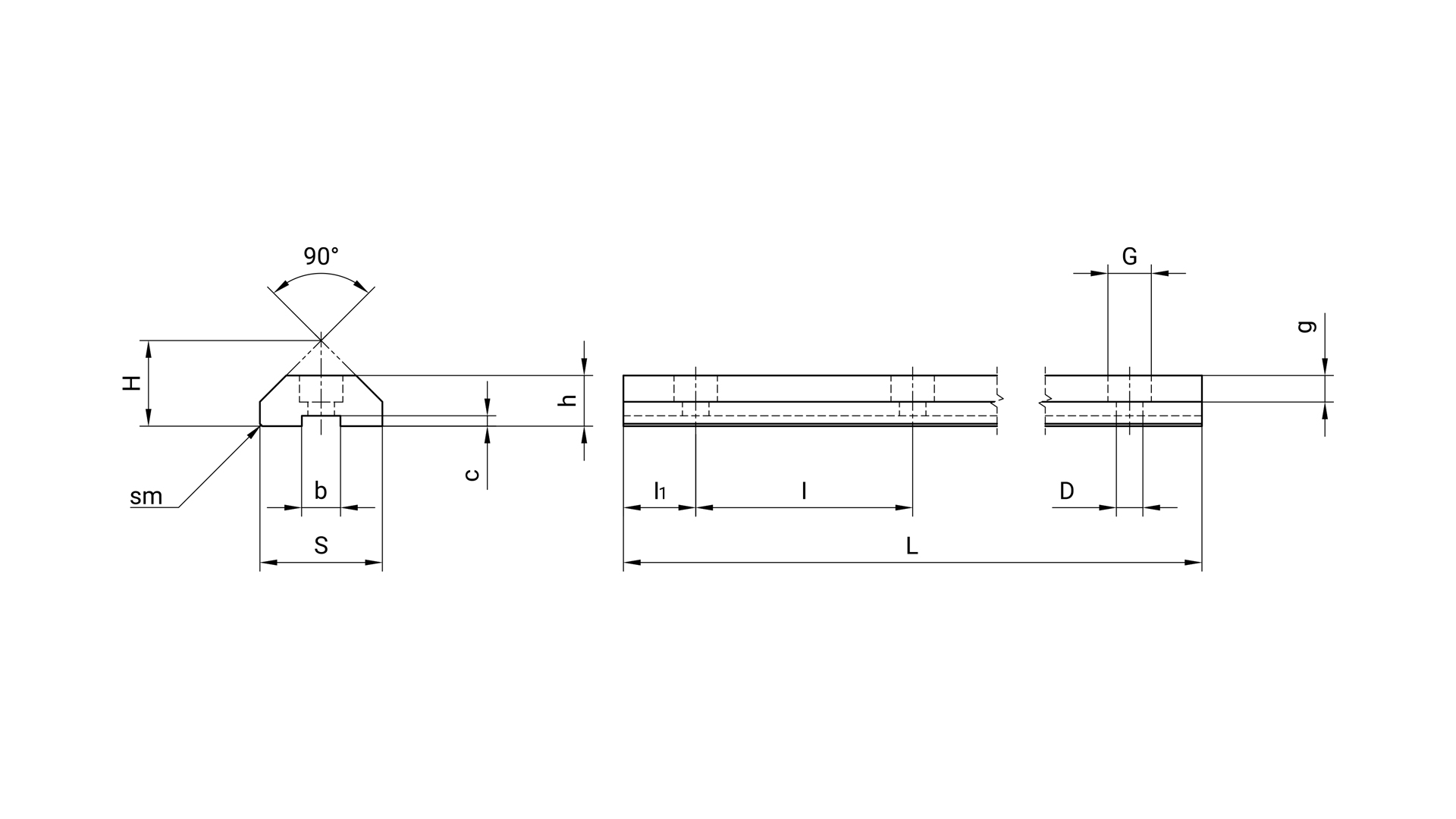

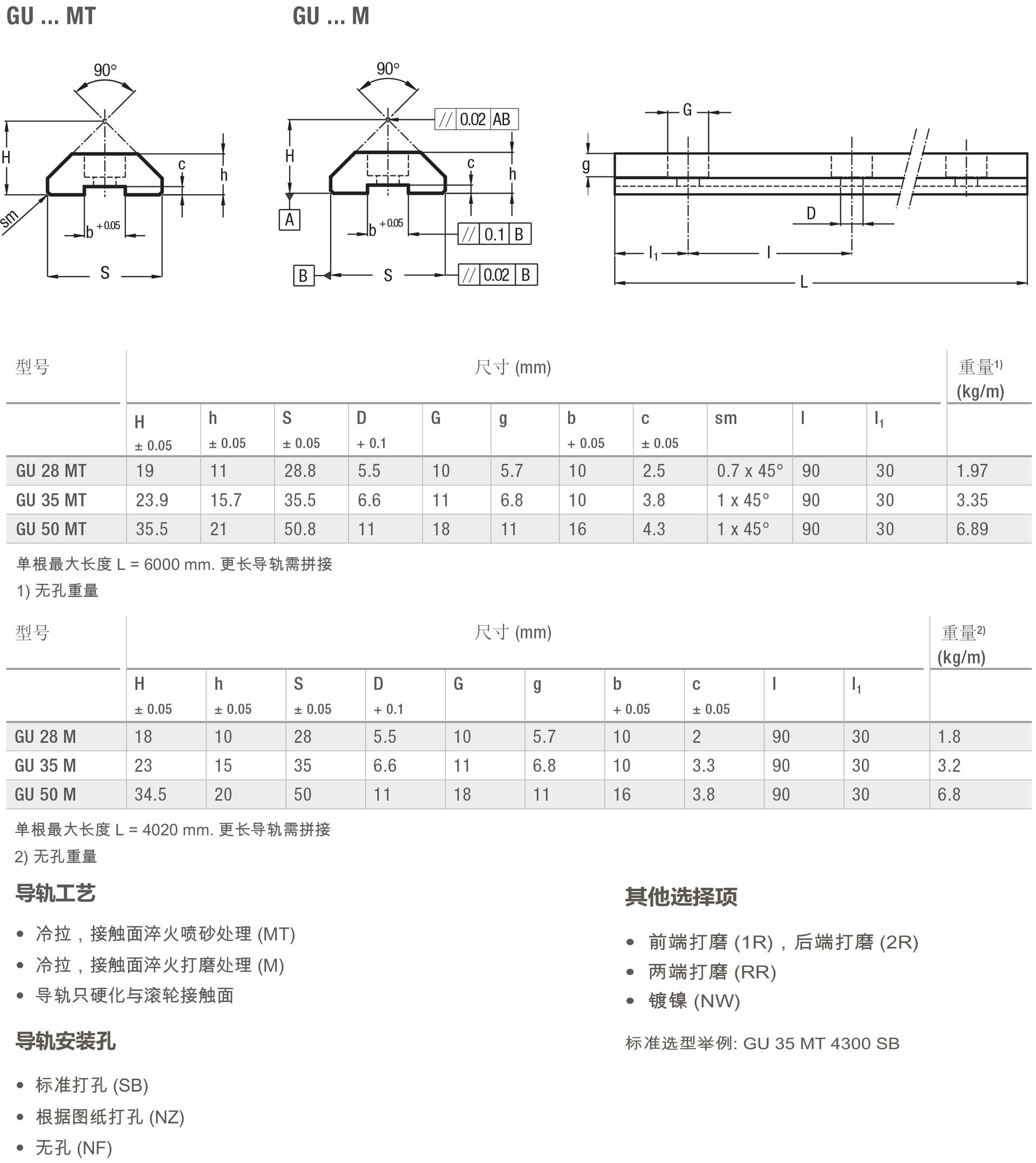

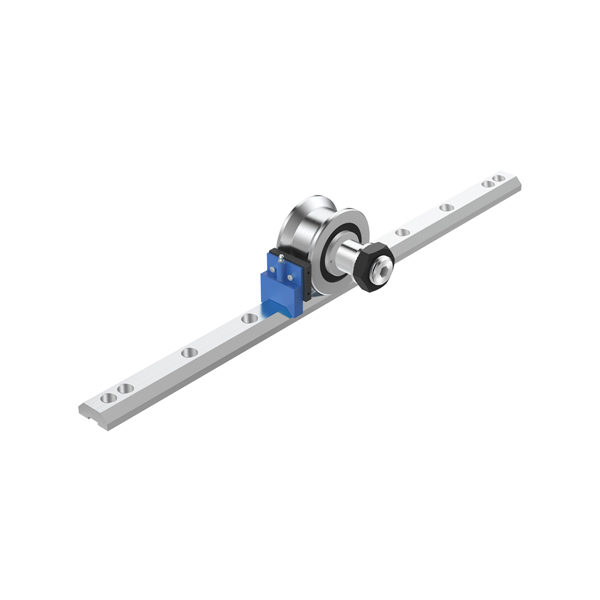

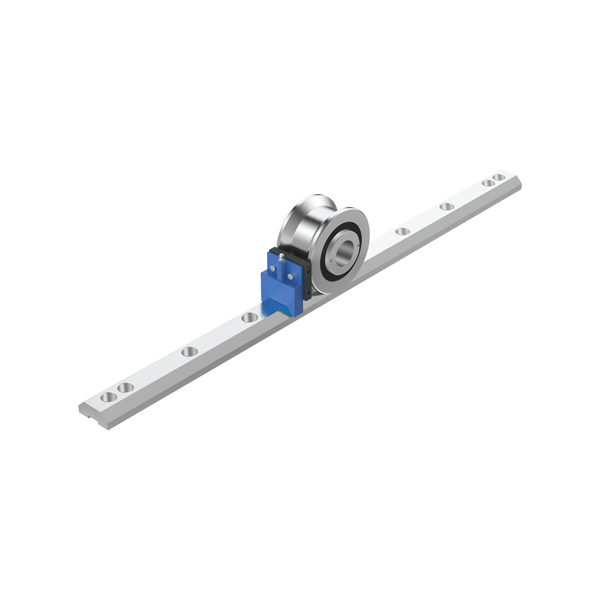

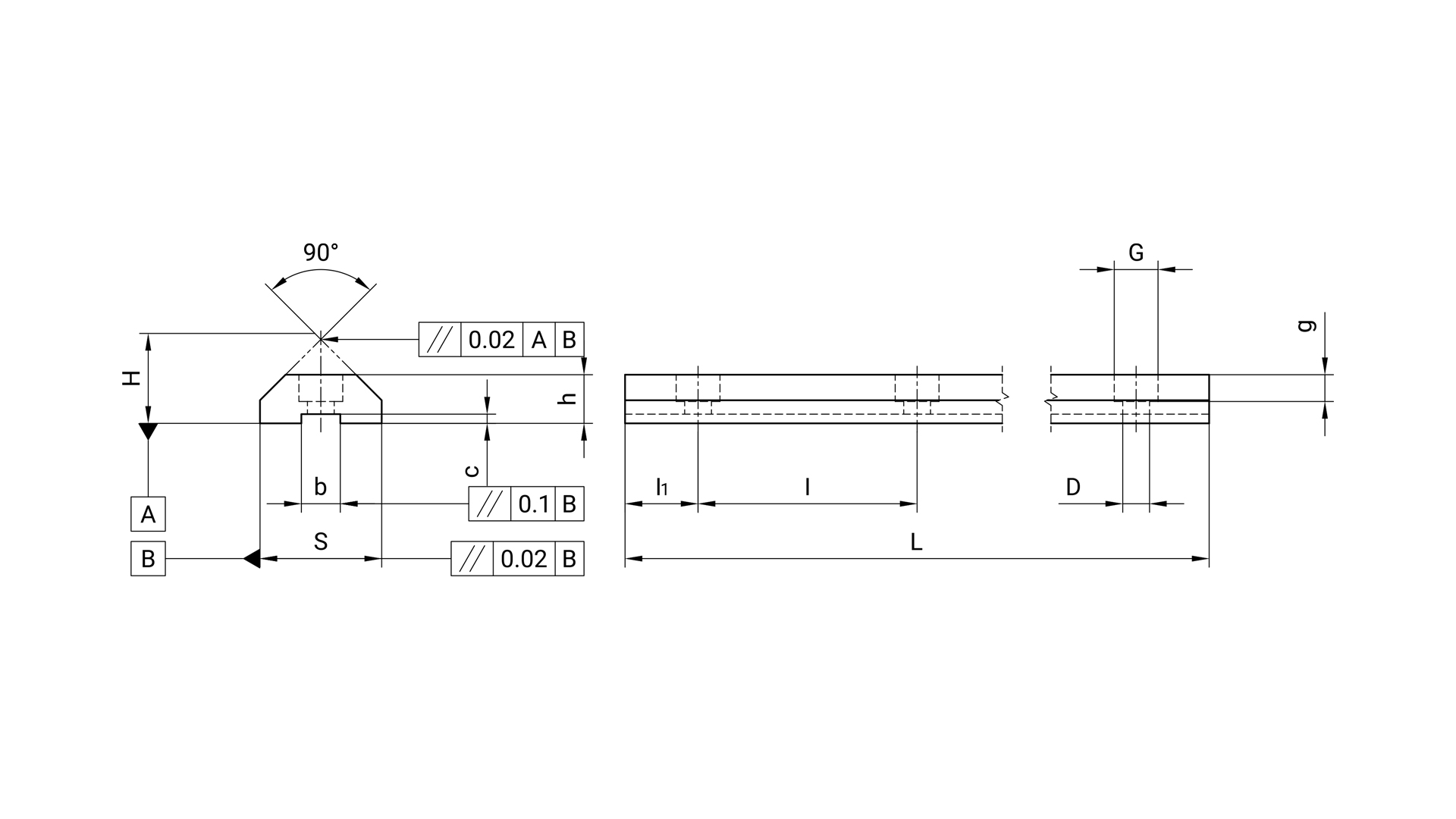

GU...M导轨
底部安装槽公差为±0.05mm/m,可安装SAG安装导向柱
型号 | 尺寸(mm) | 重量2) (kg/m) |
|||||||||
H±0.05 | h±0.05 | S±0.05 | D+0.1 | G | g | b+0.05 | c±0.05 | I | I1 | ||
GU 28 M | 18 | 10 | 28 | 5.5 | 10 | 5.7 | 10 | 2 | 90 | 30 | 1.8 |
GU 35 M | 23 | 15 | 35 | 6.6 | 11 | 6.8 | 10 | 3.3 | 90 | 30 | 3.2 |
GU 50 M | 34.5 | 20 | 50 | 11 | 18 | 11 | 16 | 3.8 | 90 | 30 | 6.8 |
单根最大长度L=4020mm,更长导轨需拼接 | |||||||||||
2)无孔重量 |
导轨工艺
- 冷拉,接触面淬火喷砂处理(MT)
- 冷拉,接触面淬火磨削处理(M)
- 导轨只硬化与滚轮接触面
导轨安装孔
- 标准打孔(SB)
- 根据图纸打孔(NZ)
- 无孔(NF)
其他选择项
- 前端磨削(1R),后端磨削(2R)
- 两端磨削(RR)
- 镀镍(NW)
选型举例
- GU 35 M 4030 SB


GU...MT导轨
底部安装槽公差为±0.05mm/m,可安装SAG安装导向柱
型号 | 尺寸(mm) | 重量1) (kg/m) |
||||||||||
H±0.05 | h±0.05 | S±0.05 | D+0.1 | G | g | b+0.05 | c±0.05 | sm | I | I1 | ||
GU 28 MT | 19 | 11 | 28.8 | 5.5 | 10 | 5.7 | 10 | 2.5 | 0.7×45° | 90 | 30 | 1.97 |
GU 35 MT | 23.9 | 15.7 | 35.5 | 6.6 | 11 | 6.8 | 10 | 3.8 | 1×45° | 90 | 30 | 3.35 |
GU 50 MT | 35.5 | 21 | 50.8 | 11 | 18 | 11 | 16 | 4.3 | 1×45° | 90 | 30 | 6.89 |
单根最大长度L=6000mm,更长导轨需拼接 | ||||||||||||
1)无孔重量 |
导轨工艺
- 冷拉,接触面淬火喷砂处理(MT)
- 冷拉,接触面淬火磨削处理(M)
- 导轨只硬化与滚轮接触面
导轨安装孔
- 标准打孔(SB)
- 根据图纸打孔(NZ)
- 无孔(NF)
其他选择项
- 前端磨削(1R),后端磨削(2R)
- 两端磨削(RR)
- 镀镍(NW)
选型举例
- GU 35 MT 4030 SB

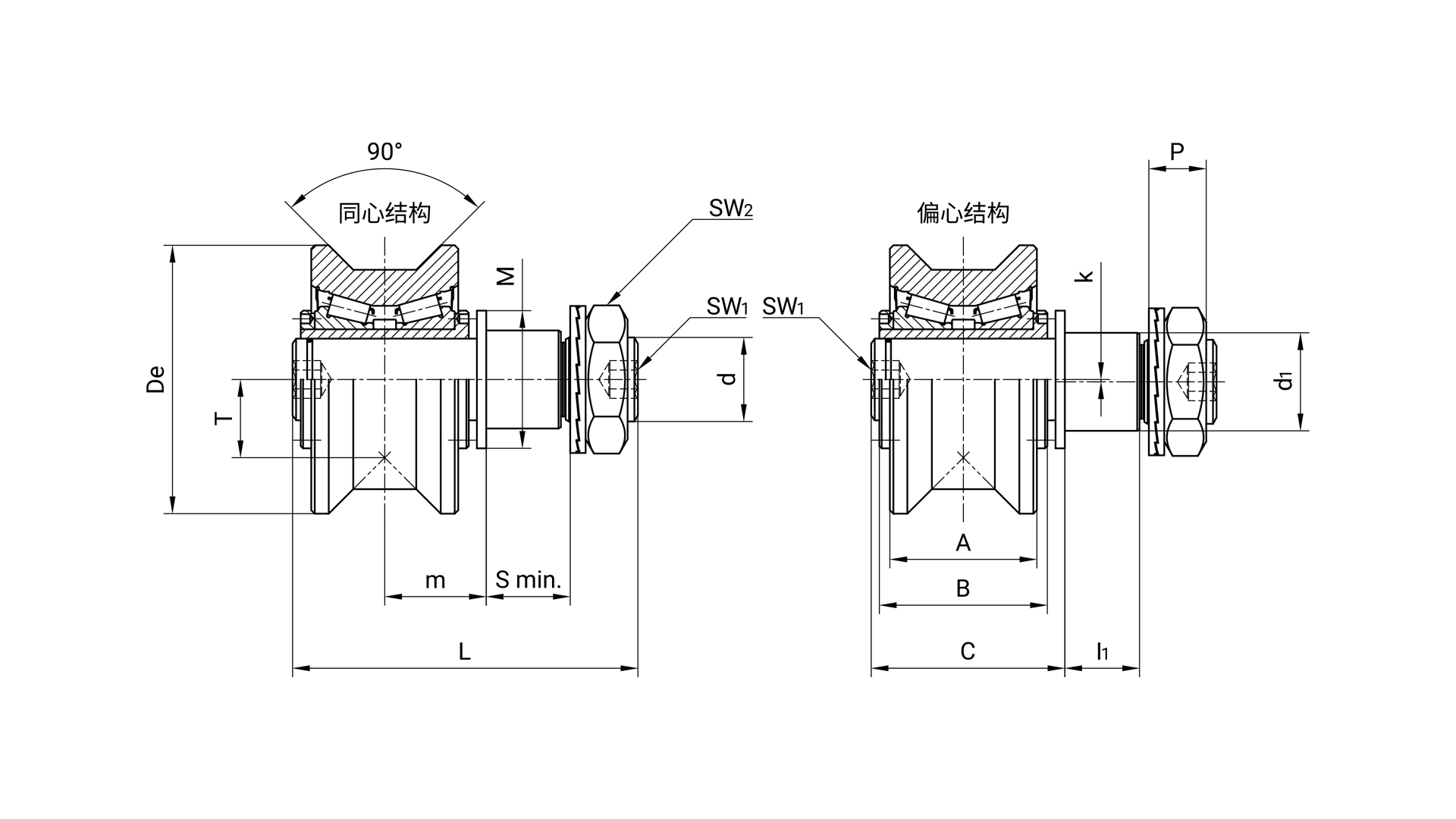

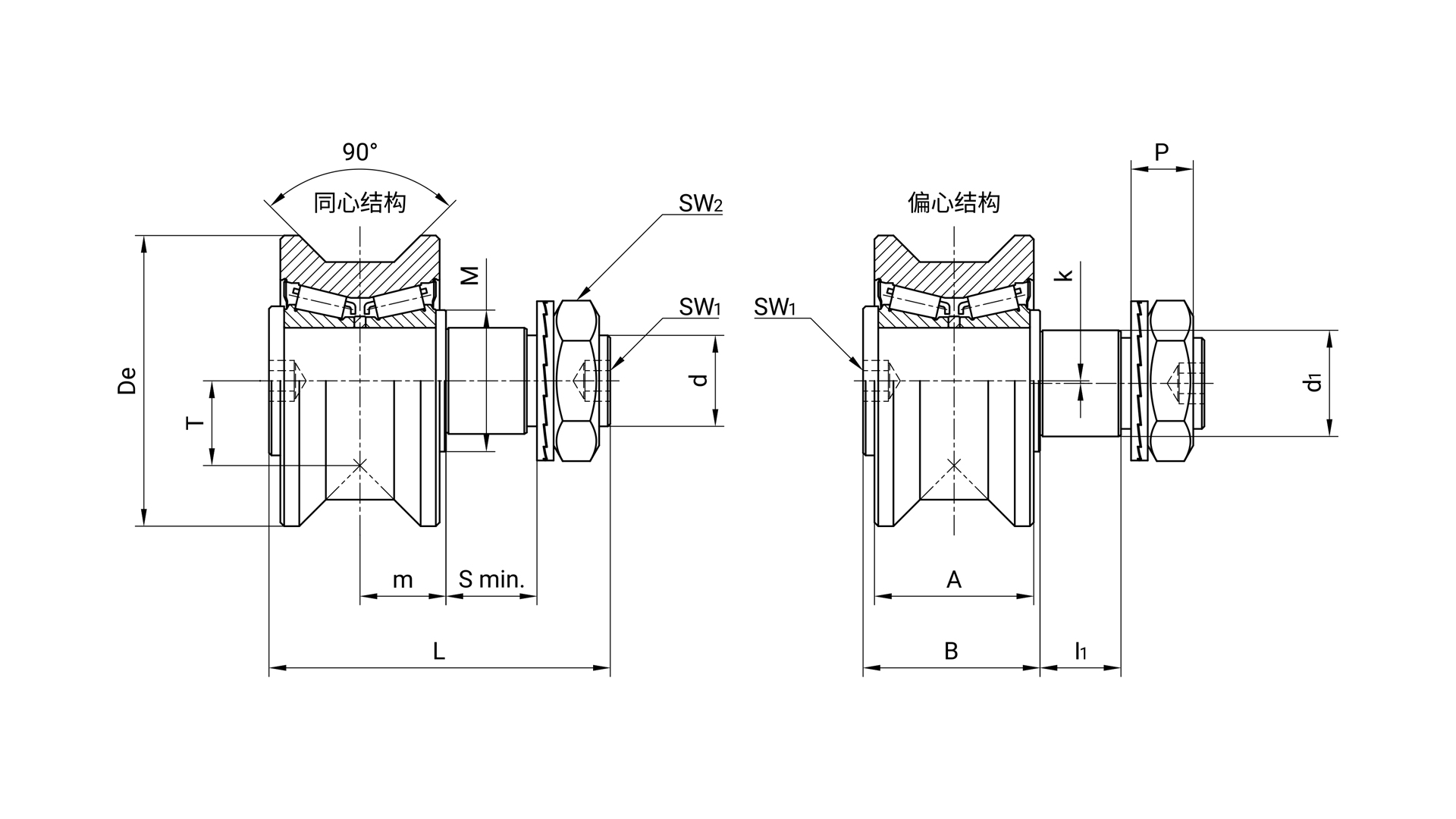

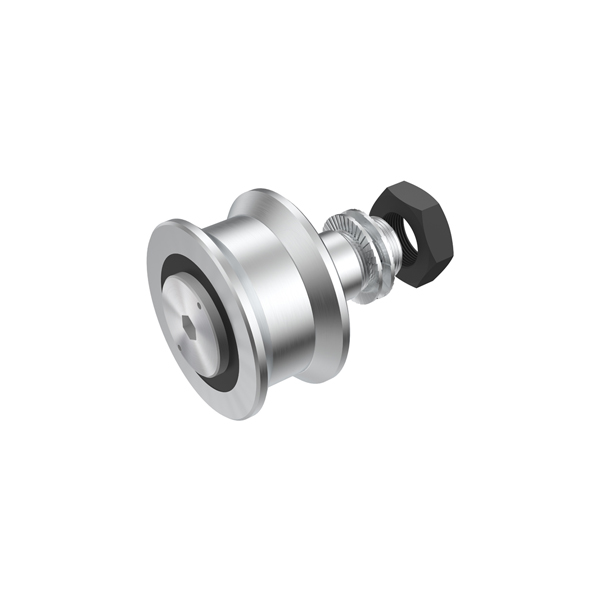

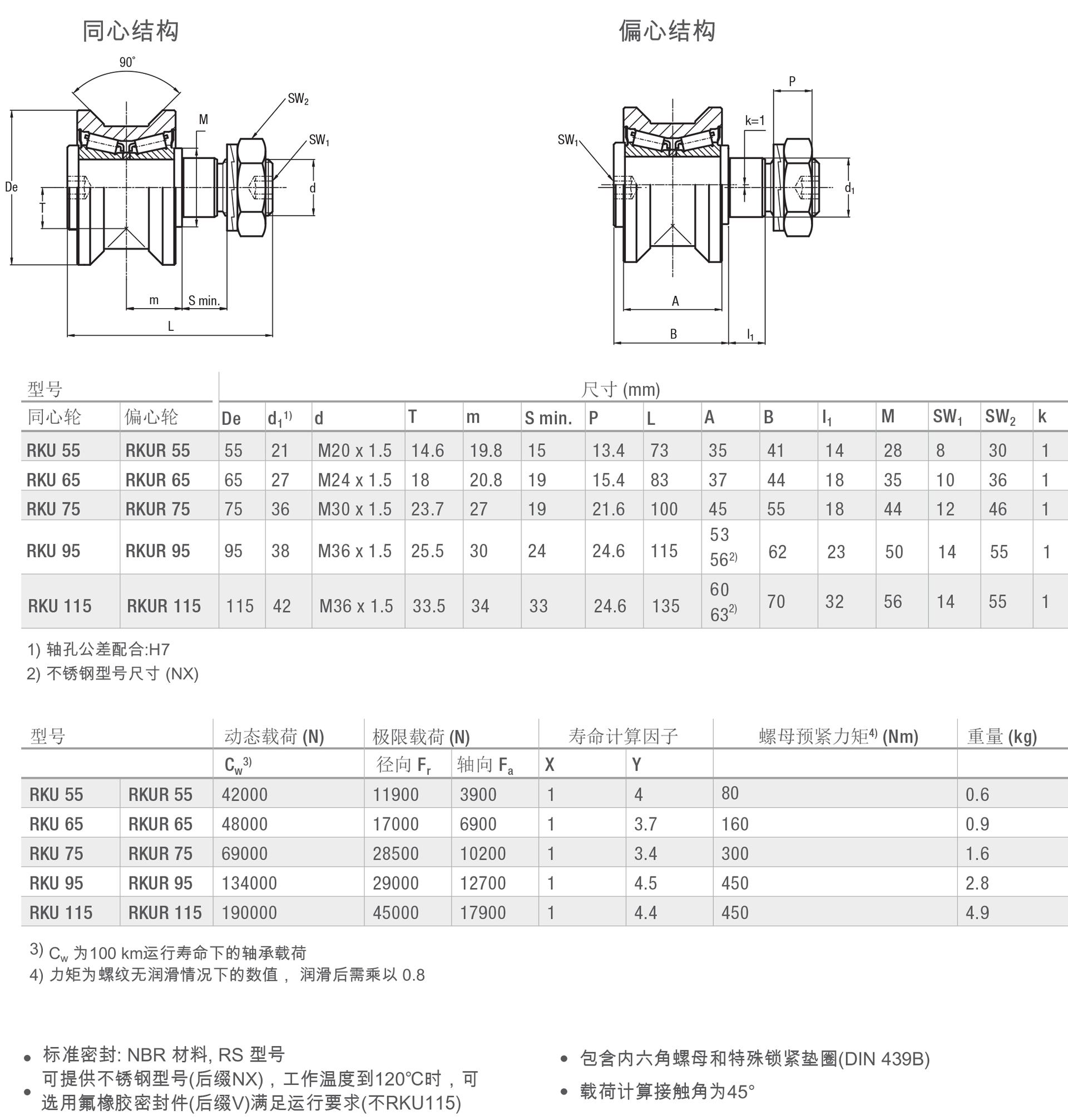

RKU滚轮
带圆锥滚子轴承
滚轮接触面带R=400的圆弧
滚轮接触面带R=400的圆弧
可以提供不锈钢型号

型号 | 尺寸(mm) | |||||||||||||||
同心结构 | 偏心结构 | De | d11) | d | T | m | S min. | P | L | A | B | I1 | M | SW1 | SW2 | k |
RKU 55 | RKUR 55 | 55 | 21 | M20×1.5 | 14.6 | 19.8 | 15 | 13.4 | 73 | 35 | 41 | 14 | 28 | 8 | 30 | 1 |
RKU 65 | RKUR 65 | 65 | 27 | M24×1.5 | 18 | 20.8 | 19 | 15.4 | 83 | 37 | 44 | 18 | 35 | 10 | 36 | 1 |
RKU 75 | RKUR 75 | 75 | 36 | M30×1.5 | 23.7 | 27 | 19 | 21.6 | 100 | 45 | 55 | 18 | 44 | 12 | 46 | 1 |
RKU 95 | RKUR 95 | 95 | 38 | M36×1.5 | 25.5 | 30 | 24 | 24.6 | 115 | 53 562) | 62 | 23 | 50 | 14 | 55 | 1 |
RKU 115 | RKUR 115 | 115 | 42 | M36×1.5 | 33.5 | 34 | 33 | 24.6 | 135 | 60 632) | 70 | 32 | 56 | 14 | 55 | 1 |
1)轴孔公差配合:H7 | ||||||||||||||||
2)不锈钢型号尺寸(NX) |
型号 | 动态载荷(N) | 极限载荷(N) | 寿命计算因子 | 螺母预紧力矩4)(Nm) | 重量(kg) | |||
同心结构 | 偏心结构 | Cw3) | 径向Fr | 轴向Fa | X | Y | ||
RKU 55 | RKUR 55 | 42000 | 11900 | 3900 | 1 | 4 | 80 | 0.6 |
RKU 65 | RKUR 65 | 48000 | 17000 | 6900 | 1 | 3.7 | 160 | 0.9 |
RKU 75 | RKUR 75 | 69000 | 28500 | 10200 | 1 | 3.4 | 300 | 1.6 |
RKU 95 | RKUR 95 | 134000 | 29000 | 12700 | 1 | 4.5 | 450 | 2.8 |
RKU 115 | RKUR 115 | 190000 | 45000 | 17900 | 1 | 4.4 | 450 | 4.9 |
3)Cw为1000km运行寿命下的轴承载荷 | ||||||||
4)力矩为螺纹无润滑情况下的数值,润滑后需乘以0.8 |
- 标准密封:NBR材料,RS型号
- 可提供不锈钢型号(后缀NX)工作温度到120℃时,可选用氟橡胶密封件(后缀V)满足运行要求(不包含RKU115)
- 包含内六角螺母和特殊锁紧垫圈(DIN 439B)
- 载荷计算接触角为45°

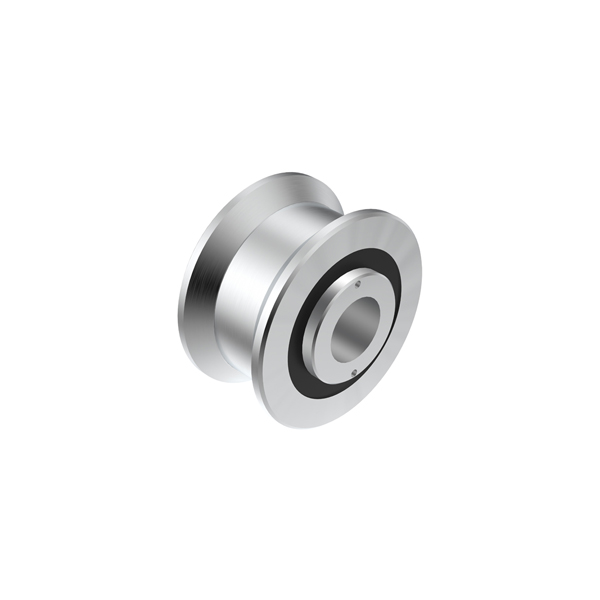

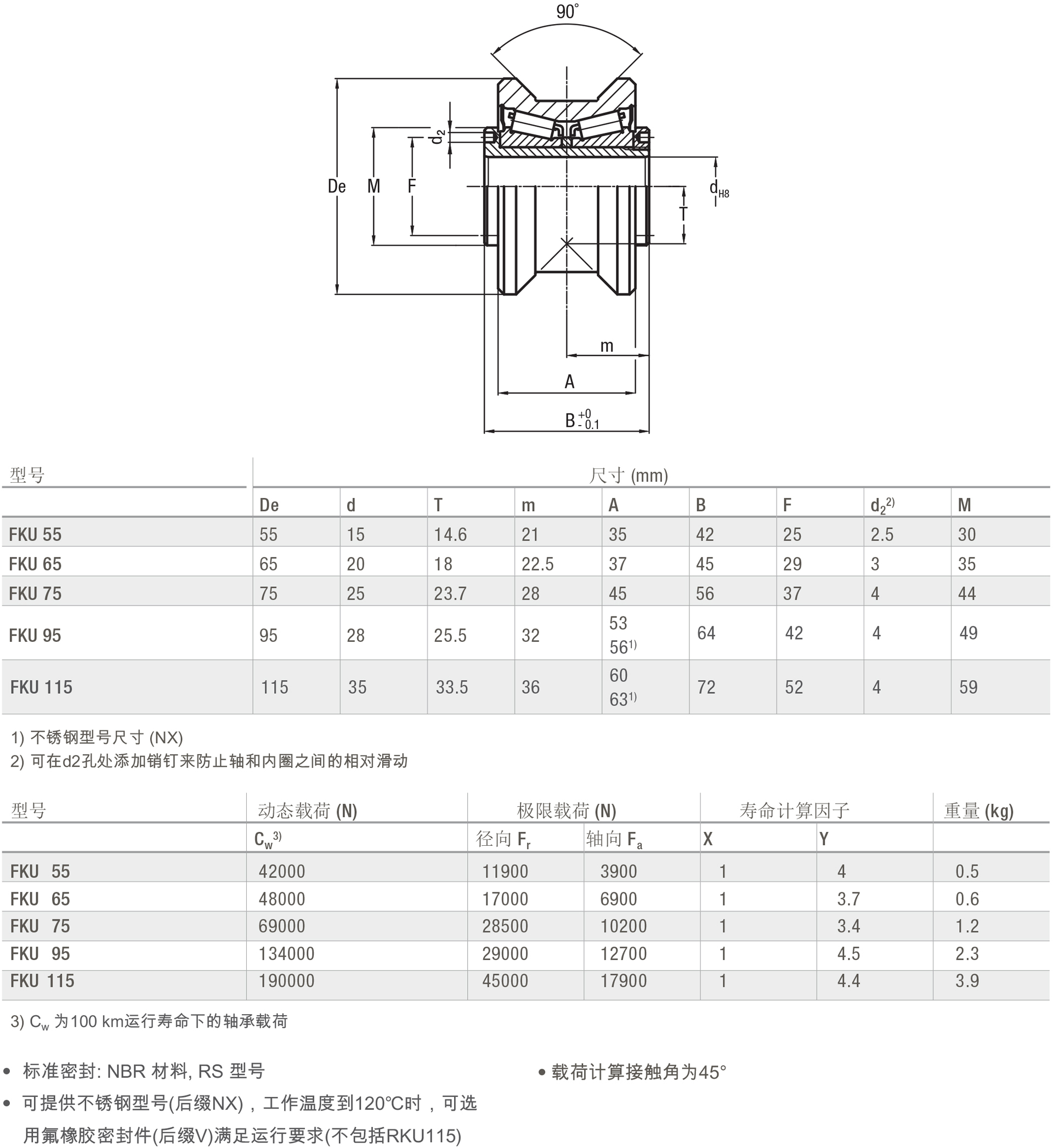

FKU滚轮
带圆锥滚子轴承
滚轮接触面带R=400的圆弧
滚轮接触面带R=400的圆弧
可以提供不锈钢型号

型号 | 尺寸(mm) | ||||||||
De | d | T | m | A | B | F | d22) | M | |
FKU 55 | 55 | 15 | 14.6 | 21 | 35 | 42 | 25 | 2.5 | 30 |
FKU 65 | 65 | 20 | 18 | 22.5 | 37 | 45 | 29 | 3 | 35 |
FKU 75 | 75 | 25 | 23.7 | 28 | 45 | 56 | 37 | 4 | 44 |
FKU 95 | 95 | 28 | 25.5 | 32 | 53 561) | 64 | 42 | 4 | 49 |
FKU 115 | 115 | 35 | 33.5 | 36 | 60 631) | 72 | 52 | 4 | 59 |
1)不锈钢型号尺寸(NX) | |||||||||
2)可在d2孔处添加销钉来防止轴和内圈之间的相对滑动 |
型号 | 动态载荷(N) | 极限载荷(N) | 寿命计算因子 | 重量(kg) | ||
Cw3) | 径向Fr | 轴向Fa | X | Y | ||
FKU 55 | 42000 | 11900 | 3900 | 1 | 4 | 0.5 |
FKU 65 | 48000 | 17000 | 6900 | 1 | 3.7 | 0.6 |
FKU 75 | 69000 | 28500 | 10200 | 1 | 3.4 | 1.2 |
FKU 95 | 134000 | 29000 | 12700 | 1 | 4.5 | 2.3 |
FKU 115 | 190000 | 45000 | 17900 | 1 | 4.4 | 3.9 |
3)Cw为100km运行寿命下的轴承载荷 |
- 标准密封:NBR材料,RS型号
- 可提供不锈钢型号(后缀NX)工作温度到120℃时,可选用氟橡胶密封件(后缀V)满足运行要求(不包含FKU115)
- 载荷计算接触角为45°

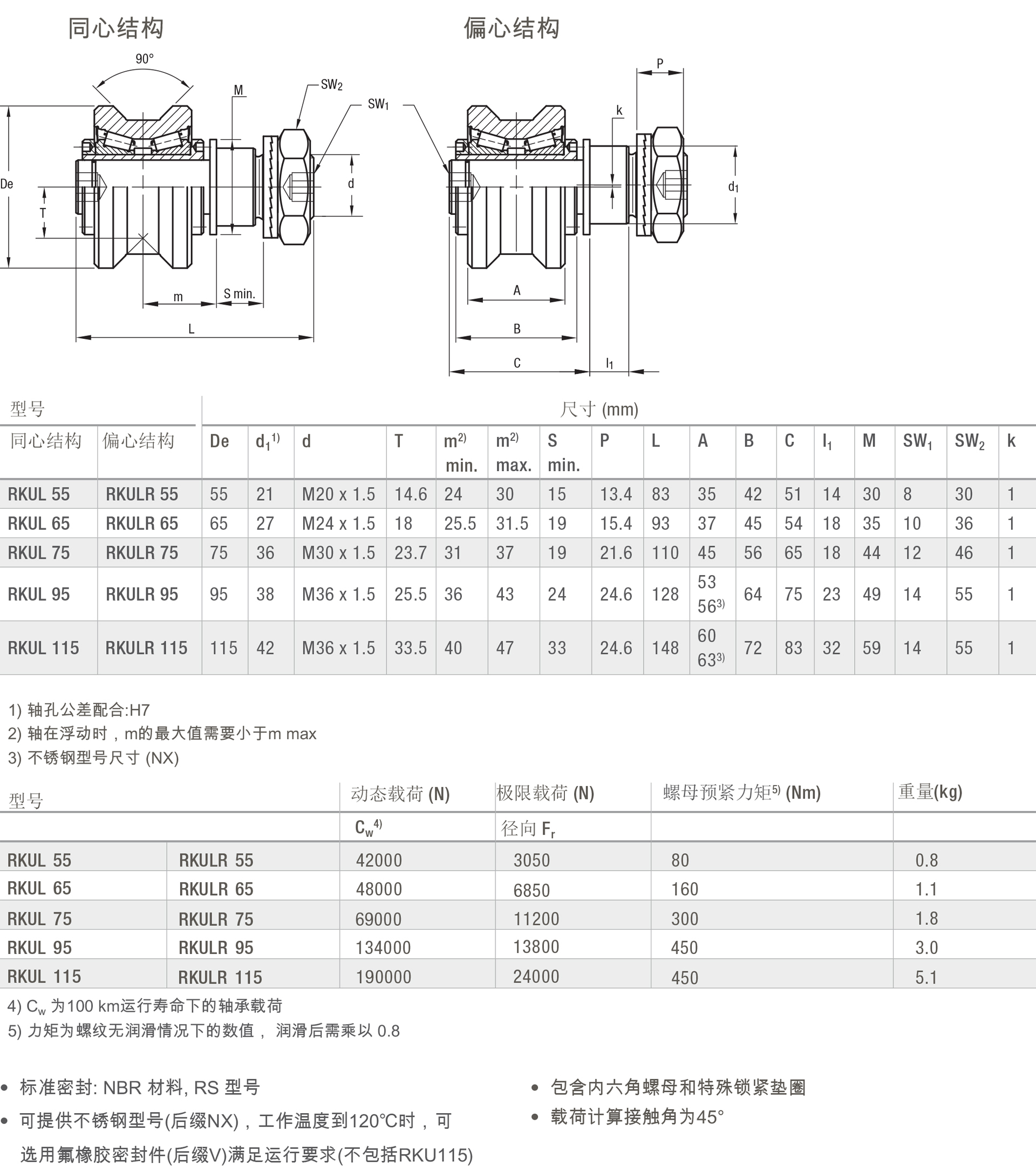

RKUL浮动滚轮
带圆锥滚子轴承
滚轮接触面带R=400的圆弧
滚轮接触面带R=400的圆弧
可以提供不锈钢型号

型号 | 尺寸(mm) | |||||||||||||||||
同心结构 | 偏心结构 | De | d11) | d | T | m2) min. | m2) max. | S min. | P | L | A | B | C | I1 | M | SW1 | SW2 | k |
RKUL 55 | RKULR 55 | 55 | 21 | M20×1.5 | 14.6 | 24 | 30 | 15 | 13.4 | 83 | 35 | 42 | 51 | 14 | 30 | 8 | 30 | 1 |
RKUL 65 | RKULR 65 | 65 | 27 | M24×1.5 | 18 | 25.5 | 31.5 | 19 | 15.4 | 93 | 37 | 45 | 54 | 18 | 35 | 10 | 36 | 1 |
RKUL 75 | RKULR 75 | 75 | 36 | M30×1.5 | 23.7 | 31 | 37 | 19 | 21.6 | 110 | 45 | 56 | 65 | 18 | 44 | 12 | 46 | 1 |
RKUL 95 | RKULR 95 | 95 | 38 | M36×1.5 | 25.5 | 36 | 43 | 24 | 24.6 | 128 | 53 563) | 64 | 75 | 23 | 49 | 14 | 55 | 1 |
RKUL 115 | RKULR 115 | 115 | 42 | M36×1.5 | 33.5 | 40 | 47 | 33 | 24.6 | 148 | 60 633) | 72 | 83 | 32 | 59 | 14 | 55 | 1 |
1)轴孔公差配合:H7 | ||||||||||||||||||
2)轴在浮动时,m的最大值需要小于m max. | ||||||||||||||||||
3)不锈钢型号尺寸(NX) |
型号 | 动态载荷(N) | 极限载荷(N) | 螺母预紧力矩5)(Nm) | 重量(kg) | |
同心结构 | 偏心结构 | Cw4) | 径向Fr | ||
RKUL 55 | RKULR 55 | 42000 | 3050 | 80 | 0.8 |
RKUL 65 | RKULR 65 | 48000 | 6850 | 160 | 1.1 |
RKUL 75 | RKULR 75 | 69000 | 11200 | 300 | 1.8 |
RKUL 95 | RKULR 95 | 134000 | 13800 | 450 | 3.0 |
RKUL 115 | RKULR 115 | 190000 | 24000 | 450 | 5.1 |
4)Cw为100km运行寿命下的轴承载荷 | |||||
5)力矩为螺纹无润滑情况下的数值,润滑后需乘以0.8 |
- 标准密封:NBR材料,RS型号
- 可提供不锈钢型号(后缀NX)工作温度到120℃时,可选用氟橡胶密封件(后缀V)满足运行要求(不包含RKUL115)
- 包含内六角螺母和特殊锁紧垫圈(DIN 439B)
- 载荷计算接触角为45°

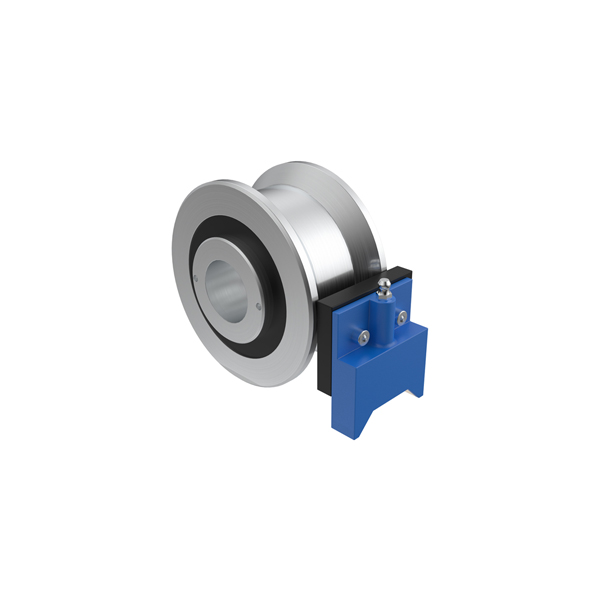

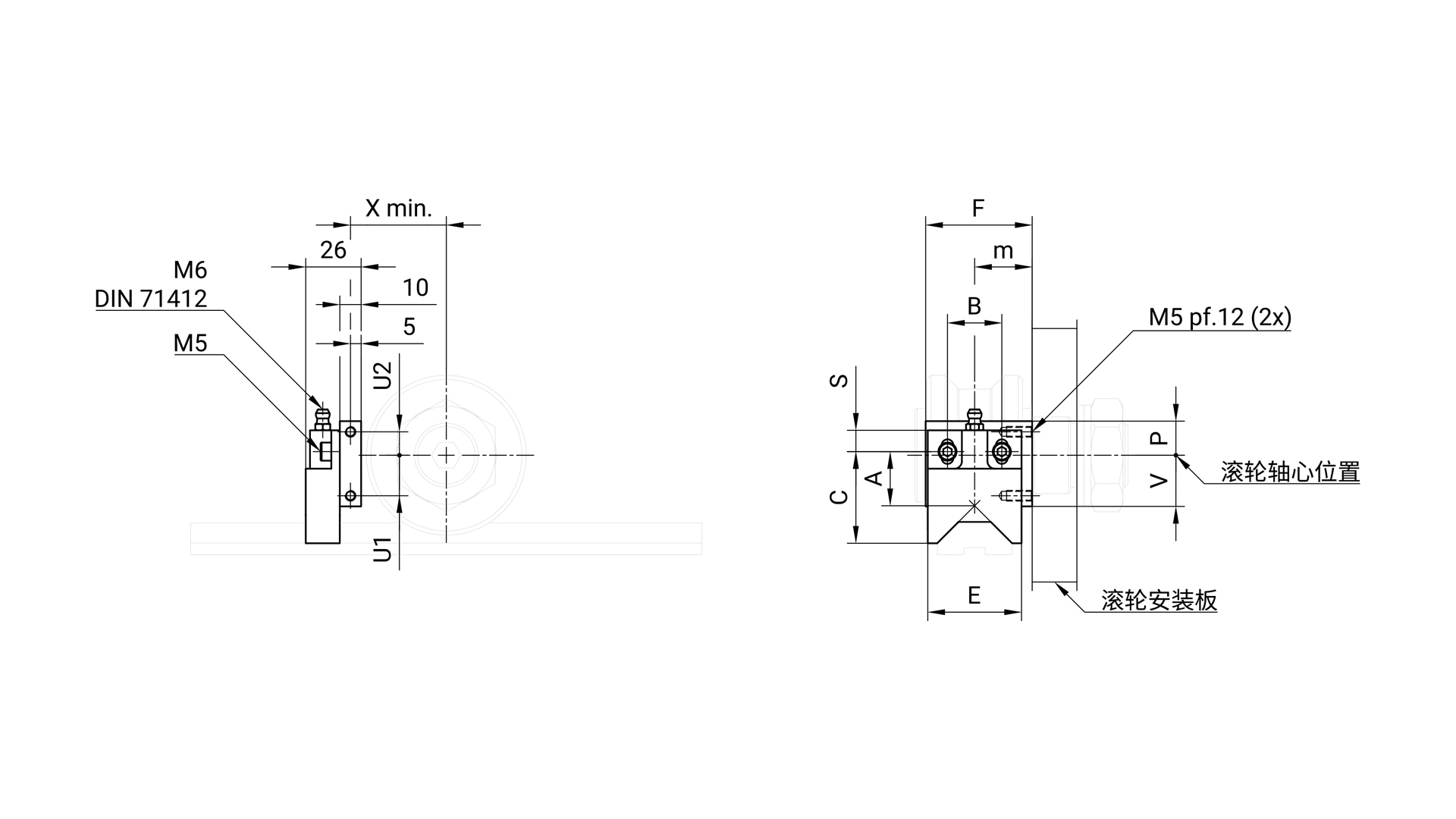

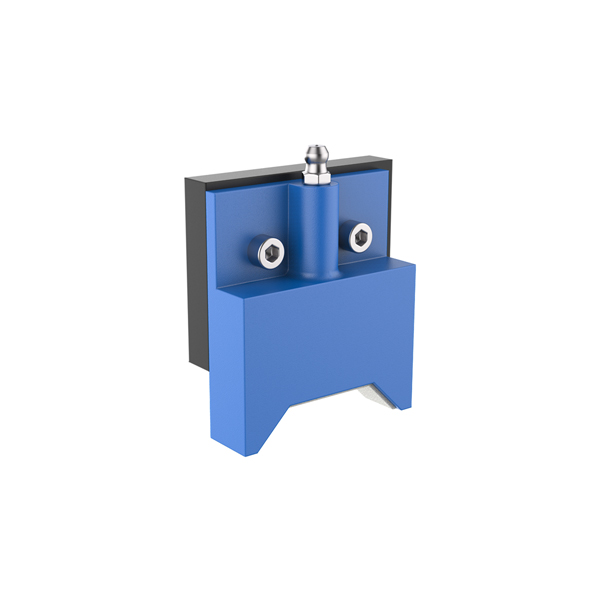

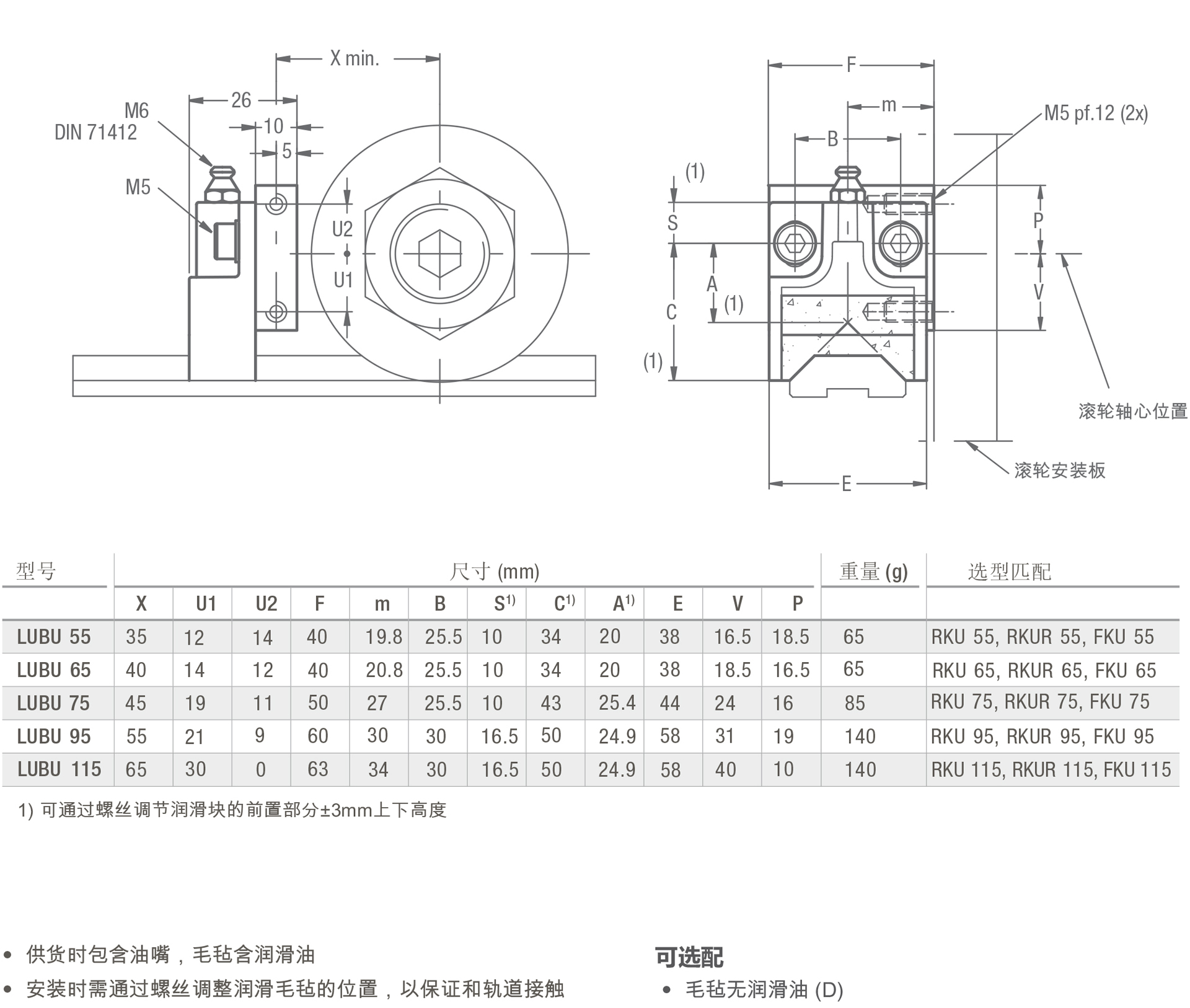

LUBU润滑块
型号 | 尺寸 | 重量(g) | 选型匹配 | |||||||||||
X | U1 | U2 | F | m | B | S1) | C1) | A1) | E | V | P | |||
LUBU 55 | 35 | 12 | 14 | 40 | 19.8 | 25.5 | 10 | 34 | 20 | 38 | 16.5 | 18.5 | 65 | RKU 55、RKUR 55、FKU 55 |
LUBU 65 | 40 | 14 | 12 | 40 | 20.8 | 25.5 | 10 | 34 | 20 | 38 | 18.5 | 16.5 | 65 | RKU 65、RKUR 65、FKU 65 |
LUBU 75 | 45 | 19 | 11 | 50 | 27 | 25.5 | 10 | 43 | 25.4 | 44 | 24 | 16 | 85 | RKU 75、RKUR 75、FKU 75 |
LUBU 95 | 55 | 21 | 9 | 60 | 30 | 30 | 16.5 | 50 | 24.9 | 58 | 31 | 19 | 140 | RKU 95、RKUR 95、FKU 95 |
LUBU 115 | 65 | 30 | 0 | 63 | 34 | 30 | 16.5 | 50 | 24.9 | 58 | 40 | 10 | 140 | RKU 115、RKUR 115、FKU 115 |
1)可通过螺丝调节润滑块的前置部分±3上下高度 |
- 供货时包含油嘴,毛毡含润滑油
- 安装时需通过螺丝调整润滑毛毡的位置,以保证和轨道接触
可选配
- 毛毡无润滑油(D)

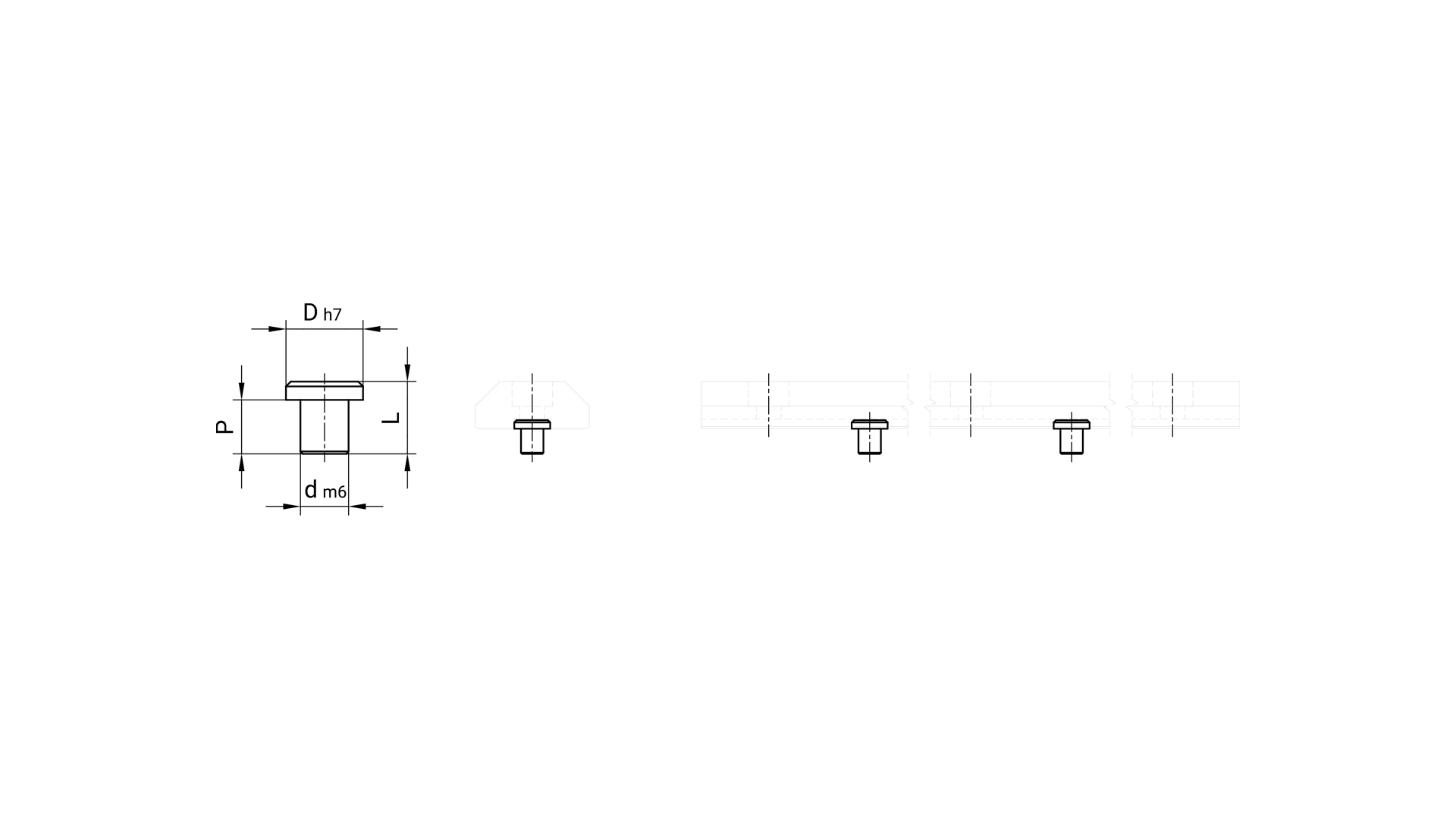

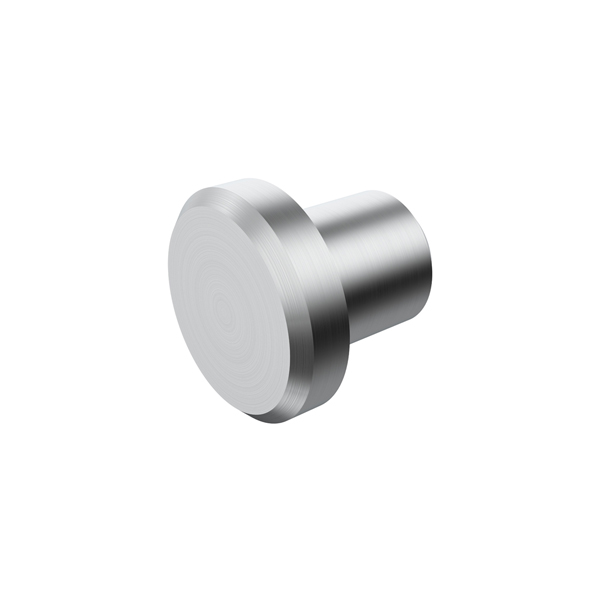

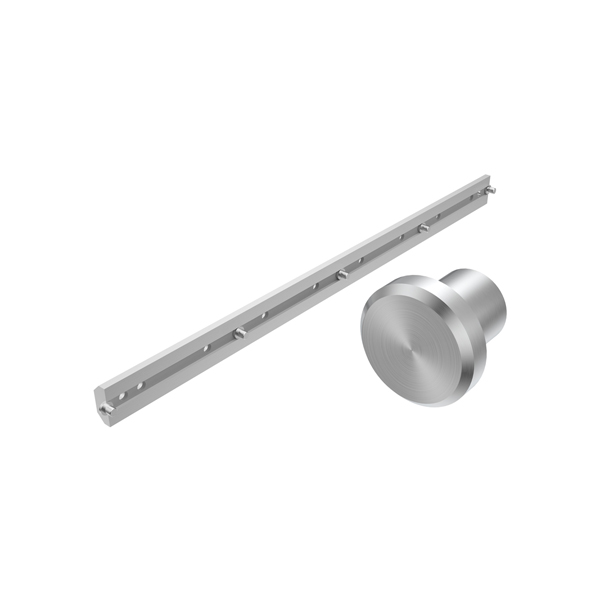

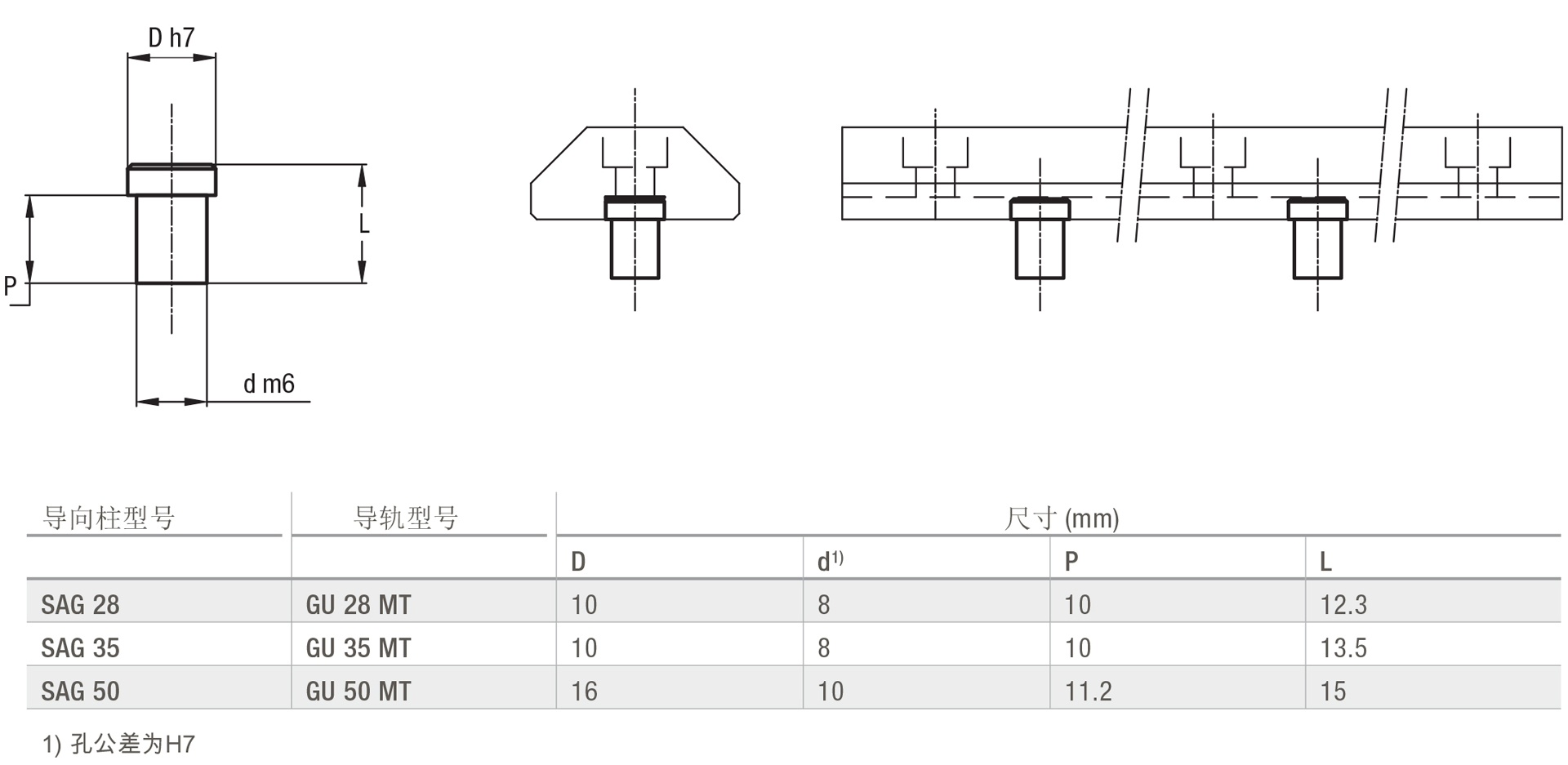

SAG安装导向柱
安装调整
导向柱型号 | 导轨型号 | 尺寸(mm) | |||
D | d1) | P | L | ||
SAG 28 | GU 28 MT | 10 | 8 | 10 | 12.3 |
SAG 35 | GU 35 MT | 10 | 8 | 10 | 13.5 |
SAG 50 | GU 50 MT | 16 | 10 | 11.2 | 15 |
1)孔公差为H7 |

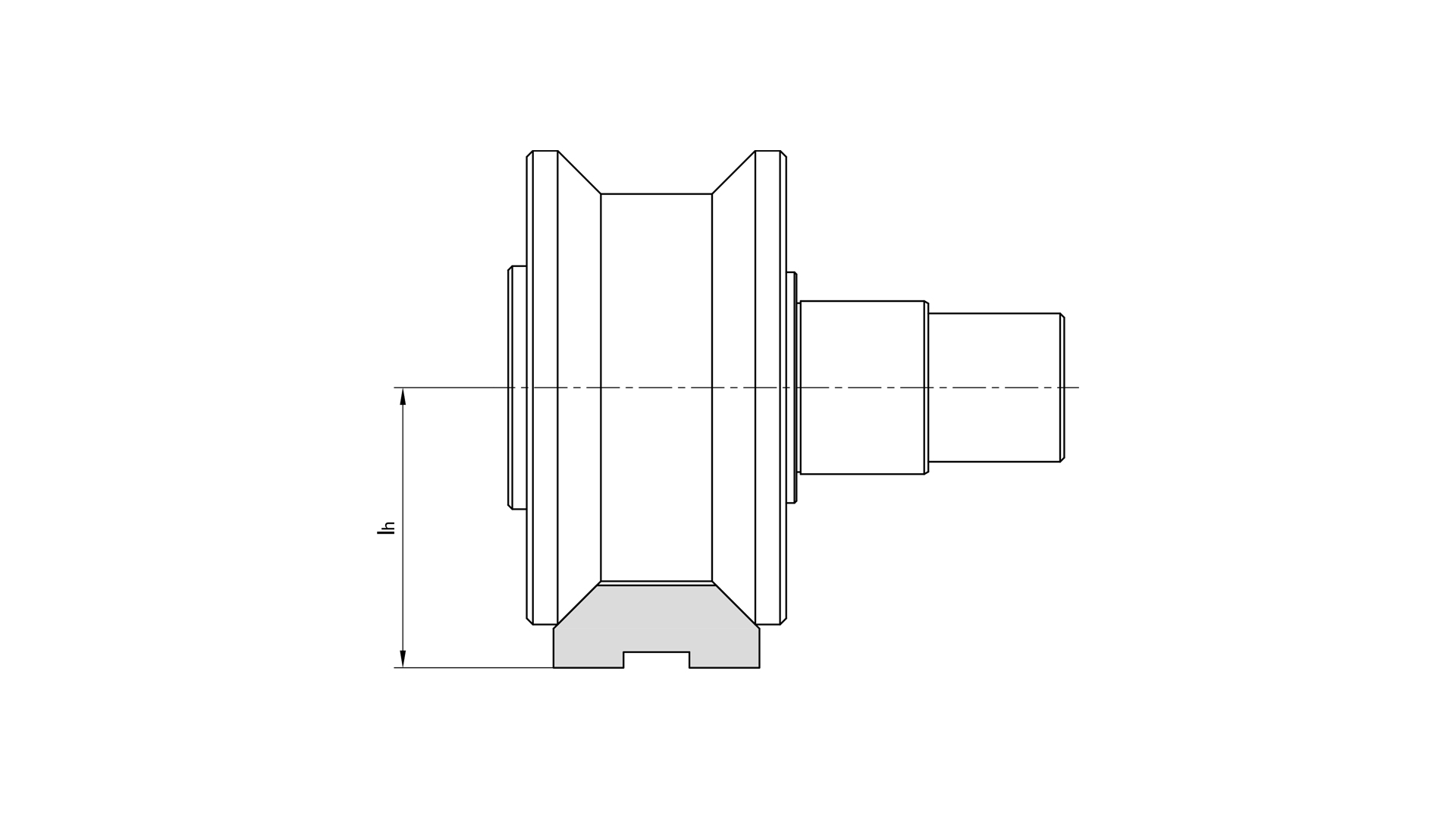

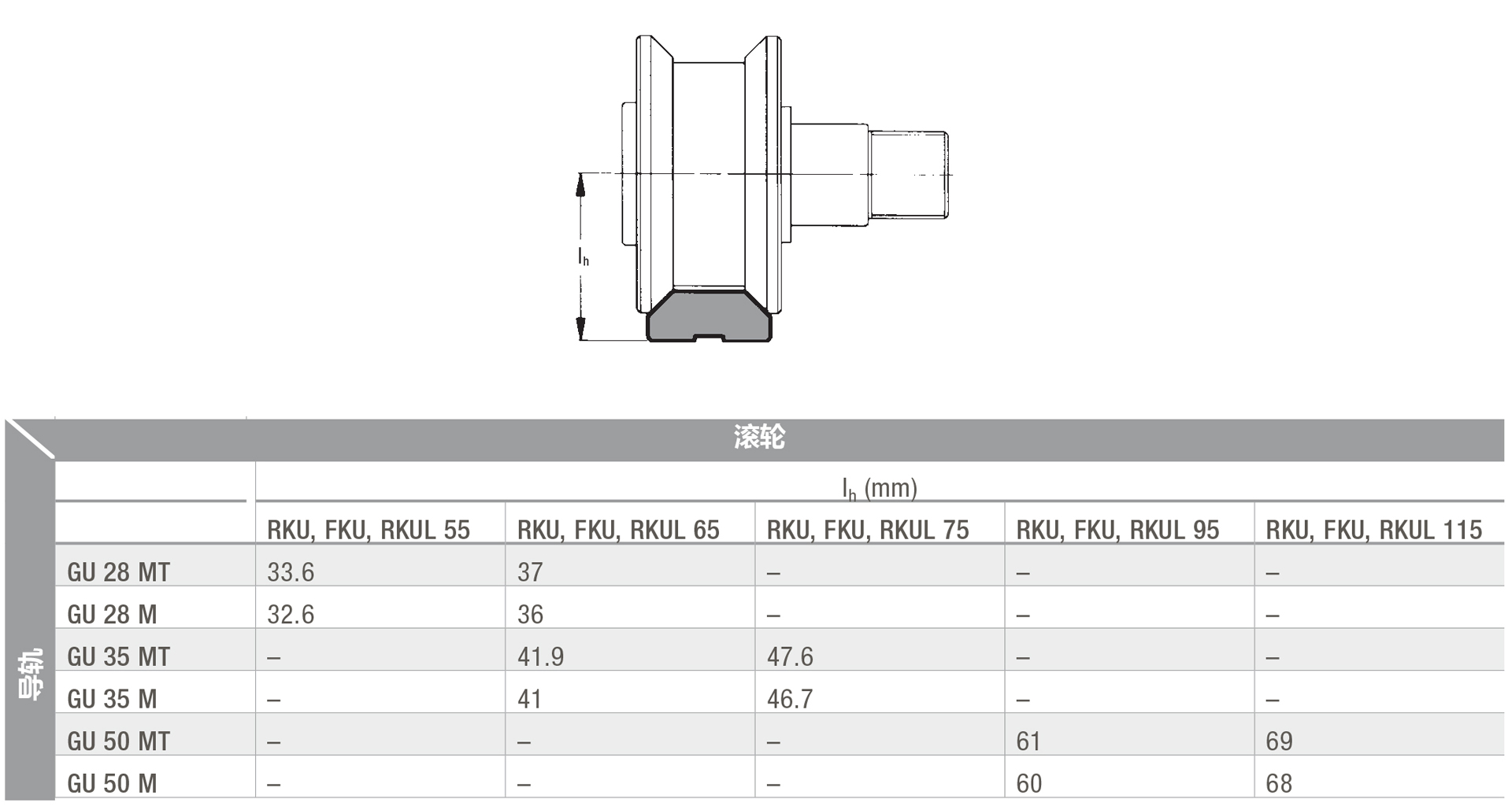

滚轮与导轨选型匹配(RKU,FKU,RKUL)
导轨 | 滚轮 | ||||
Ih | |||||
RKU,RKUL,FKU55 | RKU,RKUL,FKU 65 | RKU,RKUL,FKU 75 | RKU,RKUL,FKU 95 | RKU,RKUL,FKU 115 | |
GU 28 MT | 33.6 | 37 | - | - | - |
GU 28 M | 32.6 | 36 | - | - | - |
GU 35 MT | - | 41.9 | 47.6 | - | - |
GU 35 M | - | 41 | 46.7 | - | - |
GU 50 MT | - | - | - | 61 | 69 |
GU 50 M | - | - | - | 60 | 68 |
